DW帶式干燥機
DW單層
產品介紹
該機是穿流連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等類含水率高、而溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅狀的膏狀物料，需經造?；蛑瞥砂魻詈笠嗫筛稍?。
性能特點
◎可以調節空氣量、加熱溫度、物料停留時間及加料速度以取得較佳干燥效果。
◎設備配置靈活，可使用網帶沖洗系統及物料冷卻系統。
◎大部分空氣循環利用，高度節省能源。
◎獨特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性。
◎熱源可采用蒸氣、導熱油、電或燃煤(油)熱風爐配套。
工作原理
物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程，帶走物料水份。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
適應物料
脫水蔬菜、顆粒飼料、味精、椰蓉、有機顏料、合成橡膠、丙稀纖維、藥品、藥材、小木制品、塑料制品、電子無器件老化、固化等。
技術規格 （參數受物料特性不同而不等。表中參數僅供參考）
| 型號 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | DW-2-20 | |
| 單元數 | 4 | 5 | 4 | 5 | 4 | 5 | 10 | |
| 帶寬 | 1.2 | 1.6 | 2 | |||||
| 干燥段長(m) | 8 | 10 | 8 | 10 | 8 | 10 | 20 | |
| 鋪料厚 | 10-80 | |||||||
| 使用溫度(℃) | 50-140 | |||||||
| 蒸汽壓力(Mpa) | 0.2-0.8 | |||||||
| 蒸汽耗量 (kg/h) | 120-300 | 150-375 | 150-400 | 180-500 | 180-500 | 225-600 | 450-1200 | |
| 干燥時間 (h) | 0.2-1.2 | 1.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.5-3 | |
| 干燥強度 kg水/h | 60-160 | 80-200 | 85-220 | 100-260 | 100-260 | 120-300 | 240-600 | |
| 設備總功率 (kw) | 11.4 | 13.6 | 14.6 | 18.7 | 19.7 | 24.5 | 51 | |
| 長(m) | 9.56 | 11.56 | 9.56 | 11.56 | 9.56 | 11.56 | 21.56 | |
| 外形尺寸 | 寬 | 1.49 | 1.49 | 1.9 | 1.9 | 2.32 | 2.32 | 2.32 |
| 高 | 2.3 | 2.3 | 2.4 | 2.4 | 2.5 | 2.5 | 2.5 | |
| 總重 kg | 4500 | 5600 | 5300 | 6400 | 6200 | 7500 | 14000 | |
DW多層
產品介紹
DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅類的膏狀物料，需經造?；蛑瞥蓷l狀后方可干燥。
概述
DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定?？筛鶕?jù)物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于化工、食品等領域。滿足了大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
結構示意圖
技術規格
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-8 |
| 單元數 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 帶寬 | 1.2 | 1.6 | 2 | |||
| 干燥段長(m) | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 鋪料厚 | 10-80 | |||||
| 使用溫度(℃) | 50-140 | |||||
| 蒸汽壓力(Mpa) | 0.2-0.8 | |||||
| 蒸汽耗量 (kg/h) | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 |
| 換熱面積(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥強度 kg水/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 |
| 風機數量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 內機總功率 | 30.8 | 37.4 | 42 | 51 | 56 | 68 |
| 設備總功率 (kw) | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 |
| 外形尺寸（L×W×H） | 9.77×2.2×4.5 | 11.77×2.2×4.5 | 9.77×2.6×4.7 | 11.77×2.6×4.7 | 9.77×3.06×4.9 | 11.77×3.06×4.9 |
| 總重 kg | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
注：圖中所示蒸發水量視物料干燥溫度，鋪料厚度及停留時間而定。表中參數僅供參考，參數受物料特性不同而不等。
-

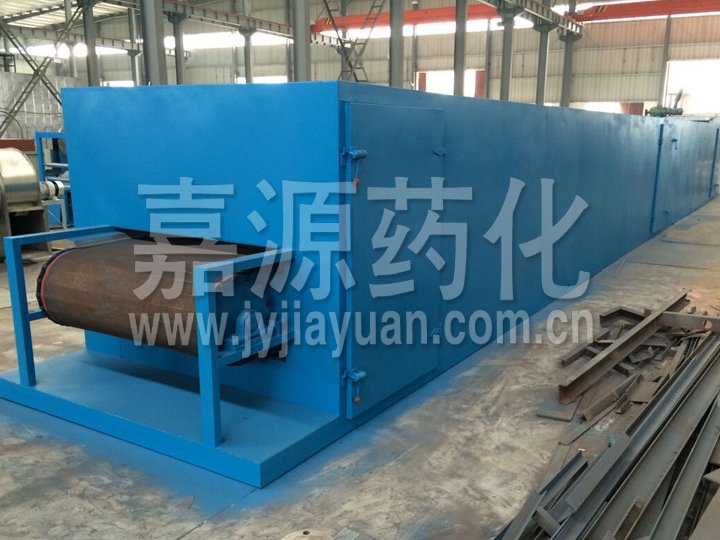

單層帶式干燥機 -

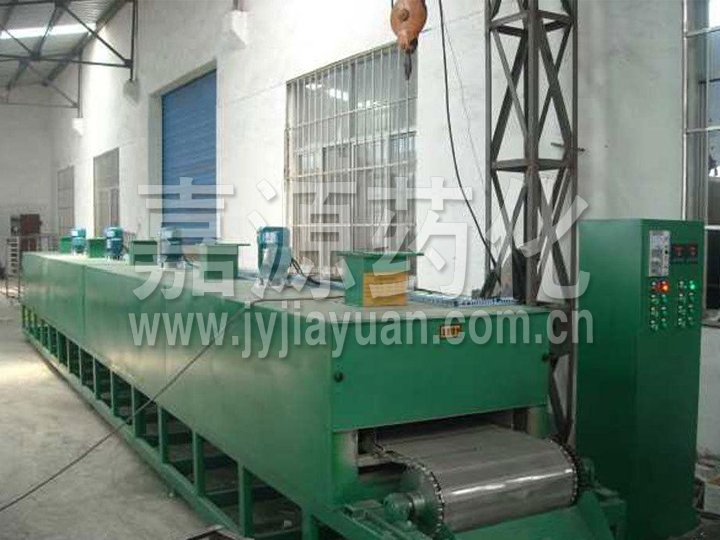

單層帶式干燥機 -

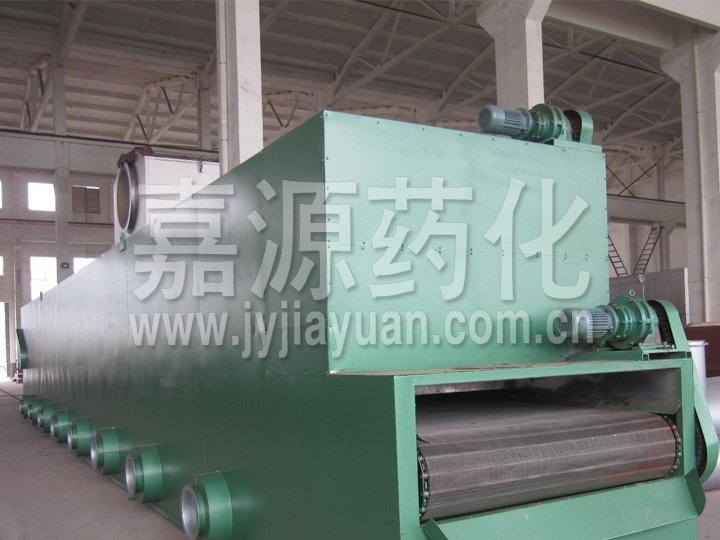

單層帶式干燥機 -

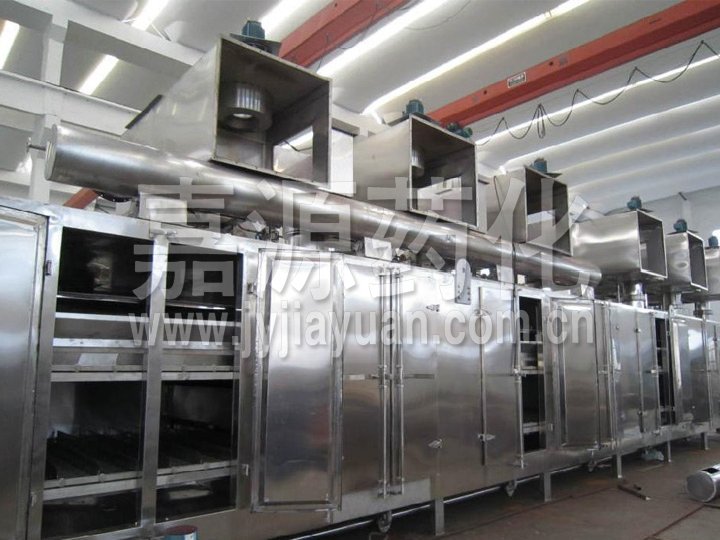

多層帶式干燥機 -

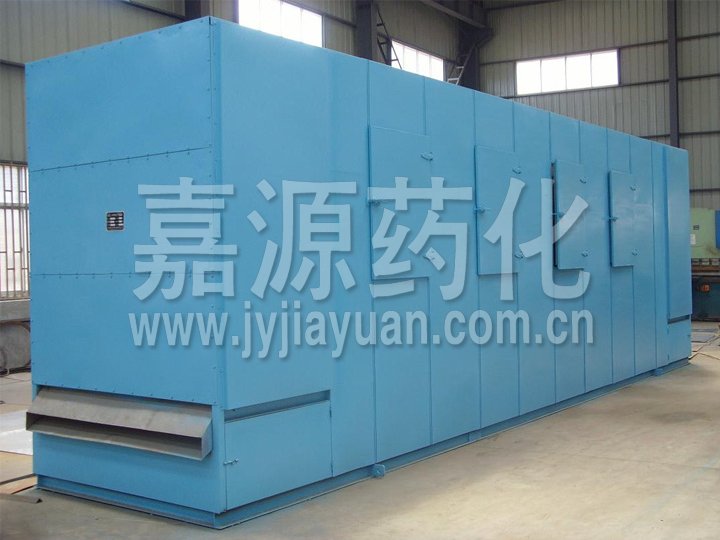

多層帶式干燥機 -
